自愈式无感吸收电容

产品介绍：

具有高纹波电流承受能力，高dv/dt，高频纹波吸收效果好，温升低，寿命长等优点，直接锁在大功率开关器件模块直流两级。产品广泛应用于UPS、逆变器、电焊机、电源、感应加热等设备的IGBT模块高频纹波吸收保护，尖峰电压钳位等场合。

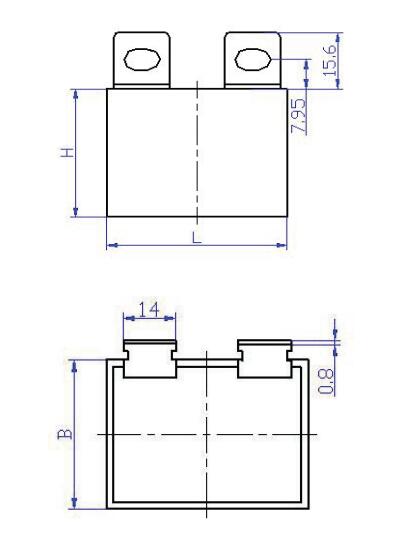

产品特性 结构外形

技术要求：

  • 使用温度范围：-40℃～+85℃/+105℃
  • 容量范围：0.1～4.7μF
  • 额定电压：600～3000V.DC(50kHz)
  • 电容量偏差：±5%（J）、±10%（K）
  • 损耗角正切：tgδ≤0.0008（at 10kHz）
  • 耐电压：1.75Un（60s）
  • 绝缘电阻：CxRs≥5000S（at 20℃ 100V.DC 60s）
  • 耐电流冲击能力：dv/dt>600v/μs
  • 阻燃性：UL94V-0
  • 杂散电感：≤20nH
  • 有效电流：8～20A
  • 引用标准：符合IEC 61071  GB17702.1
