OR-LL直流支撑电容

容量:100μF-5000μF

允许误差:±10% / ±5%

额定电压:最大10KVDC

试验电压:
极间耐压:1.5Un 10s
极壳耐压:(2Un+1000)Vac或3000Vac 10s

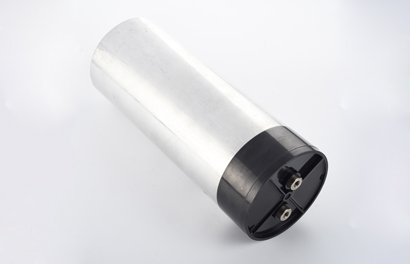

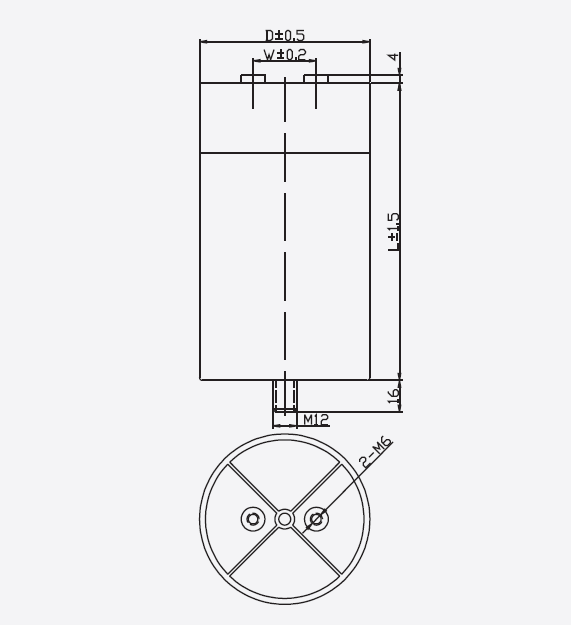

产品特性 结构外形

产品介绍:

直流支撑电容器,又称DC-Link电容器。直流支撑电容器具有耐电压高、耐电流大、低阻抗、低电感、容量损耗小、漏电流小、温度性能好、充放电速度快、使用寿命长(约10万小时)、安全防爆稳定性好、无极性安装方便等优点。被广泛应用于电力电子行业。其作用为:

1. 在逆变电路中主要是对整流器的输出电压进行平滑滤波。

2. 吸收来自于逆变器向索取的高幅值脉动电流,阻止其在“DC-Link”的阻抗上产生高幅值脉动电压,使直流母线上的电压波动保持在允许范围。

3. 防止来自于“DC-Link”的电压过冲和瞬时过电压对IGBT的影响。

■技术要求

  • 工作温度范围:-40℃~70℃(额定电压下);
  • 存储温度范围:-40℃~85 ℃;
  • 热点温度:70 ℃(Imax下);
  • 最大运行海拔高度:3500m。
  • 额定电压:最高达10KVDC;
  • 额定容量:100µF~5000µF(根据用户需要还可以调整)
  • 容量偏差:±10 % /±5%  ;
  • 损耗角正切值:2×10-4(100Hz时);
  • 出厂耐压试验:极间(电介质的电气强度):1.5UnVDC/10秒;

极壳间(绝缘水平):(2Un+1000)VAC /10秒。

  • 预期寿命:100000h
  • 失效率:50FIT

额定电容

等效 电阻

最大 电流

峰值电流

WN

电感量

尺寸

重量

Cn(uf)

Rs(mΩ)

Imax (A)

Π(KA)

(Ws)

Ls (nH)

D x H (mm)

m (Kg)

Un 700VDC, Us 1050V, Ur 200V, U t-t 1050 VDC, Ut-c 3000VAC

370

2.1

40

2

90.7

50

Φ76 x 125

0.7

440

1.8

40

2.3

107.8

50

Φ76 x 145

0.8

470

1.7

55

2.5

115.2

40

Φ86x 125

0.9

560

1.4

40

3

137.2

60

Φ76 x 175

1

590

1.3

55

3.1

144.6

40

Φ86x 145

1

730

1.1

55

3.9

178.9

50

Φ86x 175

1.2

1030

1

55

5.1

252.4

60

Φ86x 225

1.5

Un 900VDC, Us 1350V, Ur 200V, U t-t 1350 VDC, Ut-c 3000VAC

350

2.1

40

2

141.8

50

Φ76 x 125

0.7

420

1.8

40

2.3

170.1

50

Φ76 x 145

0.8

450

1.7

55

2.5

182.3

40

Φ86x 125

0.9

540

1.4

40

3

218.7

60

Φ76 x 175

1

560

1.3

55

3.1

226.8

40

Φ86x 145

1

700

1.1

55

3.9

283.5

50

Φ86x 175

1.2

1020

1

60

5.1

413.1

60

Φ86x 225

1.5

Un 1100VDC, Us 1650V, Ur 250V, U t-t 1650VDC, Ut-c 3200VAC

250

4.6

30

1.5

151.3

60

Φ76 x 120

0.7

330

3.6

36

2.0

199.7

60

Φ86 x 120

0.9

370

3.8

36

1.9

223.9

60

Φ86x 130

0.95

400

1.2

67

4.0

242.0

45

Φ86 x 145

1.1

420

1.2

69

4.2

254.1

45

Φ86x 155

1.2

500

1.5

67

4.0

302.5

50

Φ86x 175

1.3

650

1.9

49

3.9

393.3

60

Φ116x 125

1.7

1200

1

100

10.8

726.0

50

Φ116x 230

2.8

Un 1200VDC, Us 1800V, Ur 250V, U t-t 1800VDC, Ut-c 3000VAC

240

3.3

50

1.5

172.8

50

Φ76 x 125

0.7

300

2.6

50

1.9

216.0

60

Φ76 x 145

0.8

320

2.4

65

2

230.4

40

Φ86x 125

0.9

380

2.2

50

2.3

273.6

60

Φ76 x 175

1

400

2.1

67

2.4

288.0

50

Φ86x 145

1

500

1.6

70

3

360.0

60

Φ86x 175

1.2

660

1.2

60

4.1

475.2

60

Φ86x 225

1.5
