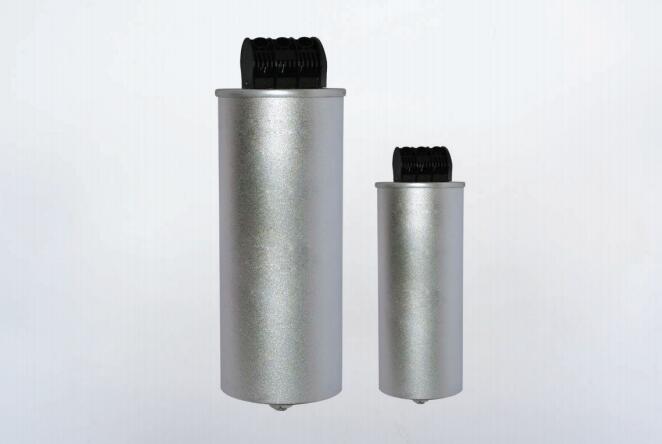

交流滤波电容器—圆形油浸式
特点：
- 自愈
- 金属化聚丙烯膜结构
- 防爆设计，过压力保护更安全
- 适用于三相功率因数校正，LCL滤波
技术要求：
|
引用标准 |
GB/T17702.1/2（IEC61071） 或GB/T12747.1/2（IEC60831） |
|
额定电压（Un） |
见技术参数表 |
|
电容量范围（Cn） |
见技术参数表 |
|
电容量偏差 |
±5%，-5%～+10% |
|
电容内部连接方式 |
三角形连接（Δ） |
|
串联电阻（Rs） |
见技术参数表 |
|
自感（Ls） |
见技术参数表 |
|
热阻（Rth） |
见技术参数表 |
|
外形尺寸 |
见技术参数表 |
|
最大允许冲击电流 （Î） |
见技术参数表 |
|
运行温度范围（θcase） |
-40/D |
|
热点温度（θhs） |
≤70℃ |
|
额定频率 |
50/60Hz |
|
贮存温度范围 |
—40℃～70℃ |
|
外壳类型 |
铝外壳 |
|
耐电压（两极之间） |
2.15UN，3s |
|
耐电压（极壳之间） |
（UN+1000）Vac，60s |
|
绝缘电压(Ui) |
UN/Vac |
|
绝缘电阻（IR×CN） |
≥3000s(20℃,100Vdc,1min) |
|
损耗角正切 |
0.02%（50Hz，20℃） |
|
防爆装置 |
Three phase overpressure disconnector |
|
内部填充剂 |
油式（Non PCB） |
|
安装位置 |
垂直 |
|
底部最大安装扭矩 |
10Nm（M12） |
|
电极最大扭矩 |
2.5Nm（M5） |
|
冷却方式 |
自然冷却 |
|
最高使用海拔 |
2000m |
|
预期寿命 |
100 000 hours在以下条件下 @50℃ΙΔC/CΙ≤5% |

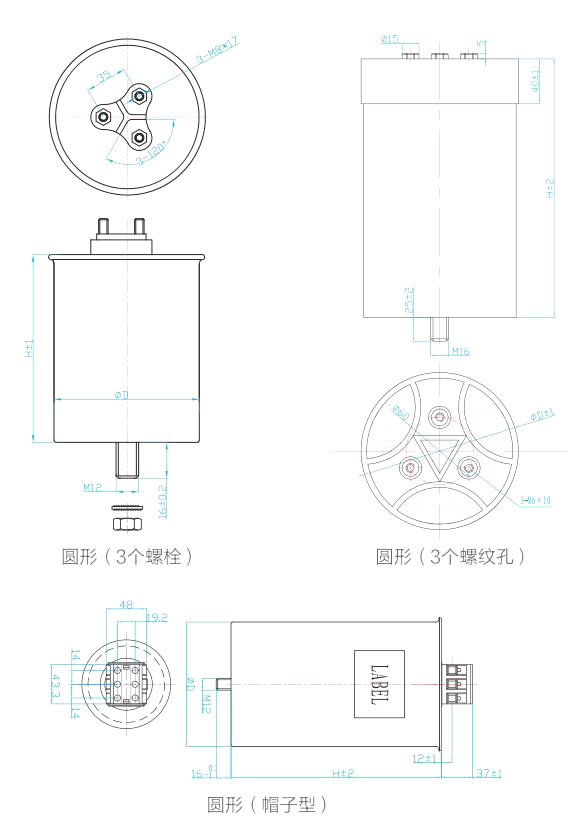

■技术参数 Technical parameter
|
Urms=230Vac |
||||||||||
|
CN uF |
D±1.0 (mm) |
D1 (mm) |
H±3.0(mm) |
Rs （mΩ） |
Ls （nH） |
Rth （℃/W） |
Imax (A) |
î (kA) |
Îs (kA) |
M (kg) |
|
3*105 |
76 |
79 |
230 |
3*1.1 |
120 |
3.6 |
3*42 |
1.5 |
4.5 |
1.2 |
|
3*160 |
86 |
90 |
230 |
3*0.7 |
120 |
3.2 |
3*54 |
2.3 |
6.9 |
1.6 |
|
3*250 |
116 |
121 |
200 |
3*0.4 |
110 |
3.1 |
3*56 |
3 |
9 |
2.5 |
|
3*330 |
116 |
121 |
230 |
3*0.5 |
130 |
2.6 |
3*56 |
4.8 |
14.3 |
3 |
|
Urms=440Vac |
||||||||||
|
CN uF |
D±1.0 (mm) |
D1 (mm) |
H±3.0(mm) |
Rs （mΩ） |
Ls （nH） |
Rth （℃/W） |
Imax (A) |
î (kA) |
Îs (kA) |
M (kg) |
|
3*16.5 |
76 |
79 |
140 |
3*1.3 |
100 |
6.4 |
3*30 |
1.1 |
3.2 |
0.9 |
|
3*26.5 |
76 |
79 |
200 |
3*2.7 |
100 |
4.7 |
3*24 |
0.8 |
2.3 |
1.2 |
|
3*33 |
76 |
79 |
200 |
3*2.2 |
100 |
4.3 |
3*28 |
1.0 |
2.9 |
1.2 |
|
3*50 |
86 |
90 |
200 |
3*1.5 |
110 |
3.8 |
3*37 |
1.5 |
4.4 |
1.5 |
|
3*66 |
86 |
90 |
230 |
3*1.7 |
120 |
3.2 |
3*37 |
1.4 |
4.3 |
1.7 |
|
3*83 |
116 |
121 |
200 |
3*0.9 |
110 |
3.5 |
3*48 |
2.4 |
7.2 |
2.8 |
|
3*100 |
116 |
121 |
200 |
3*0.8 |
110 |
3 |
3*56 |
2.9 |
8.7 |
2.8 |
|
3*133 |
136 |
142 |
200 |
3*0.6 |
120 |
2.9 |
3*56 |
3.9 |
11.6 |
3.8 |
|
3*154 |
136 |
142 |
200 |
3*0.6 |
120 |
2.6 |
3*56 |
4.0 |
12.0 |
3.9 |
|
3*170 |
136 |
142 |
230 |
3*0.7 |
130 |
2.4 |
3*56 |
4.5 |
13.4 |
4.3 |
|
Urms=540Vac |
||||||||||
|
CN uF |
D±1.0 (mm) |
D1 (mm) |
H±3.0(mm) |
Rs （mΩ） |
Ls （nH） |
Rth （℃/W） |
Imax (A) |
î (kA) |
Îs (kA) |
M (kg) |
|
3*23 |
76 |
79 |
170 |
3*1.0 |
110 |
4.5 |
3*36 |
1.2 |
3.6 |
1.4 |
|
3*39 |
86 |
90 |
200 |
3*1.1 |
110 |
3.7 |
3*39 |
1.4 |
4.3 |
1.9 |
|
3*48 |
86 |
90 |
230 |
3*1.3 |
120 |
3.2 |
3*38 |
1.3 |
4 |
2.1 |
|
3*96 |
136 |
142 |
230 |
3*1.1 |
130 |
2.5 |
3*50 |
2.6 |
7.9 |
4.7 |
|
Urms=690Vac |
||||||||||
|
CN uF |
D±1.0 (mm) |
D1 (mm) |
H±3.0(mm) |
Rs （mΩ） |
Ls （nH） |
Rth （℃/W） |
Imax (A) |
î (kA) |
Îs (kA) |
M (kg) |
|
3*38 |
116 |
121 |
200 |
3*1.3 |
110 |
3.2 |
3*43 |
1.3 |
3.9 |
2.6 |
|
Urms=760Vac |
||||||||||
|
CN uF |
D±1.0 (mm) |
D1 (mm) |
H±3.0(mm) |
Rs （mΩ） |
Ls （nH） |
Rth （℃/W） |
Imax (A) |
î (kA) |
Îs (kA) |
M (kg) |
|
3*17 |
106 |
110 |
170 |
3*1.0 |
110 |
3.7 |
3*45 |
1.1 |
3.4 |
1.8 |
|
3*28 |
106 |
110 |
230 |
3*1.5 |
130 |
2.9 |
3*41 |
1 |
3 |
2.3 |
|
3*33 |
106 |
110 |
230 |
3*1.4 |
130 |
2.6 |
3*45 |
1.2 |
3.5 |
2.4 |
|
3*38 |
116 |
121 |
230 |
3*1.3 |
130 |
2.6 |
3*47 |
1.4 |
4.1 |
2.8 |
|
Urms=850Vac |
||||||||||
|
CN uF |
D±1.0 (mm) |
D1 (mm) |
H±3.0(mm) |
Rs （mΩ） |
Ls （nH） |
Rth （℃/W） |
Imax (A) |
î (kA) |
Îs (kA) |
M (kg) |
|
|
||||||||||
|
3*12 |
86 |
90 |
170 |
3*1.1 |
110 |
4.1 |
3*40 |
0.9 |
2.6 |
1.2 |
|
3*23 |
86 |
90 |
230 |
3*1.6 |
120 |
2.9 |
3*39 |
0.9 |
2.7 |
1.6 |
|
3*49 |
136 |
142 |
230 |
3*1.2 |
130 |
2.5 |
3*49 |
1.9 |
5.7 |
3.7 |
|
3*55.8 |
136 |
142 |
230 |
3*1.2 |
130 |
2.3 |
3*53 |
2.2 |
6.5 |
3.8 |
|
备注：1、“-”表示容量偏差。2、“+++”表示内部特征码。3、Imax为电容器最大参考电流，对于环境温度（θamb）大于55℃，Imax可按Rs、Rth和环境温度（θamb）来进行计算，但必须小于端子所能承受的电流（56A），而且必须保证电容器的最热点温度不得超过70℃。Imax <sqrt(((70-θamb)/Rth-Qn*tgδ)/Rs) |
||||||||||
